안녕하세요.
자석전문 기업 다온마그네트 입니다.
제품이송 및 자동화에 사용되는 원형 전자석 입니다.

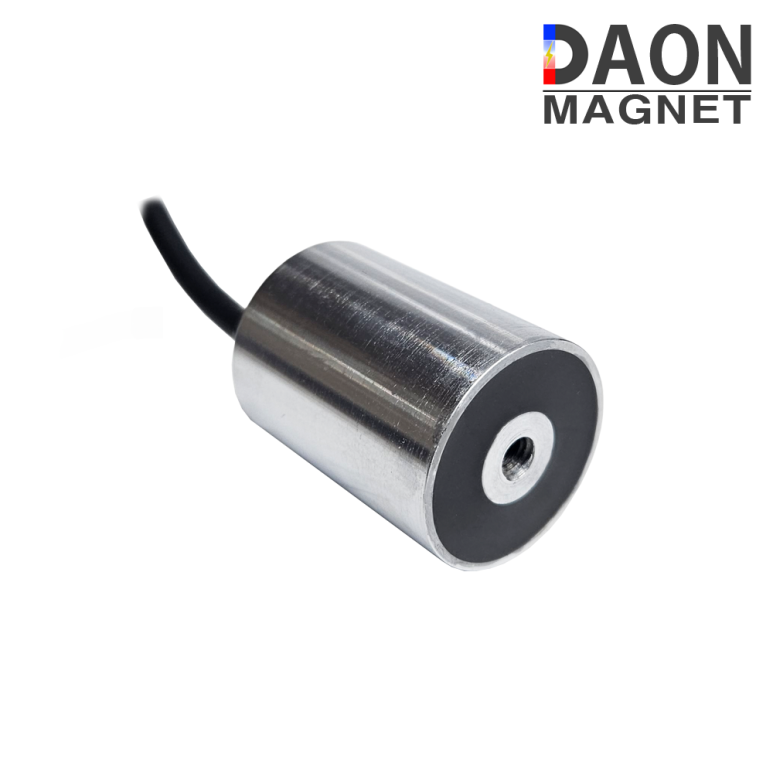

전자석 D30x40T(DC12V)
전자석은 자동화공정에 철 재료 이송장치로 높은 흡착력을 가진 제품으로,
외부는 철로되어 있고, 내부는 코일과 에폭시로 되어있으며,
사용전원은 DC12, DC24,DC90 등이 주로 사용됩니다.

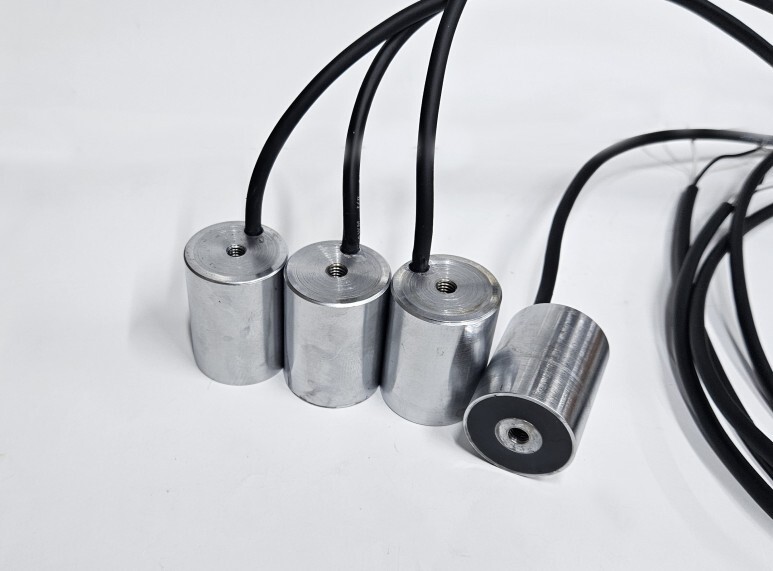

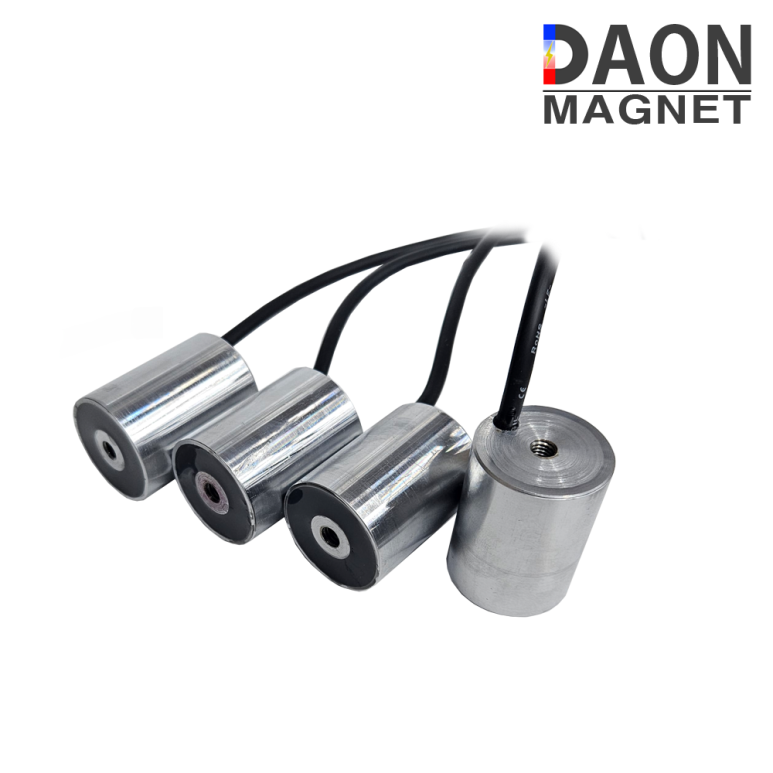

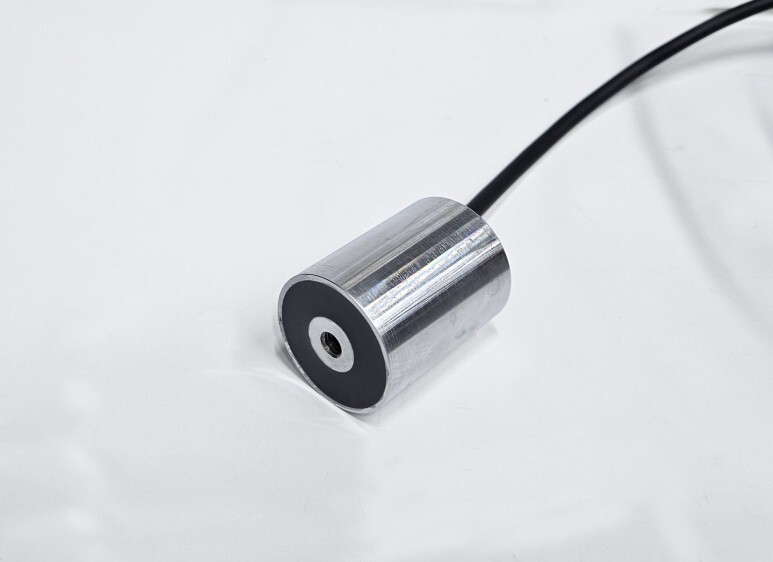

전자석 앞쪽에 탭가공
고객의 요청으로 자력면에 탭을 만들어 드렸습니다.

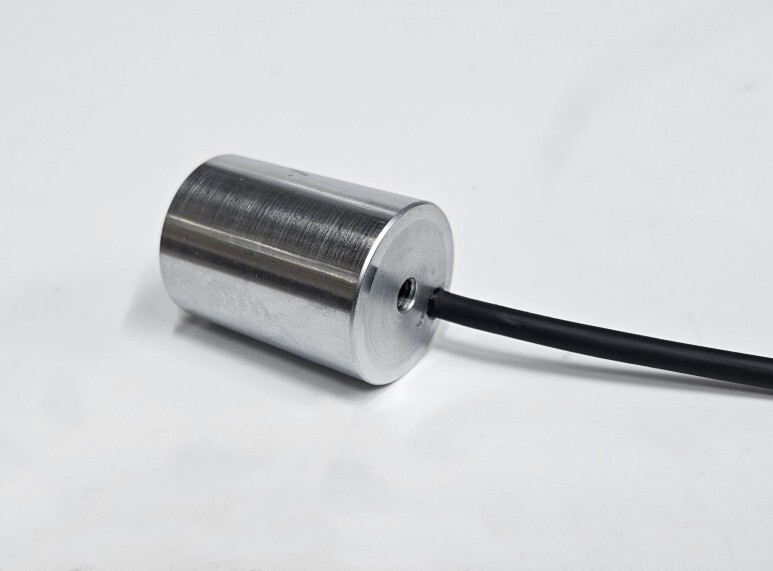

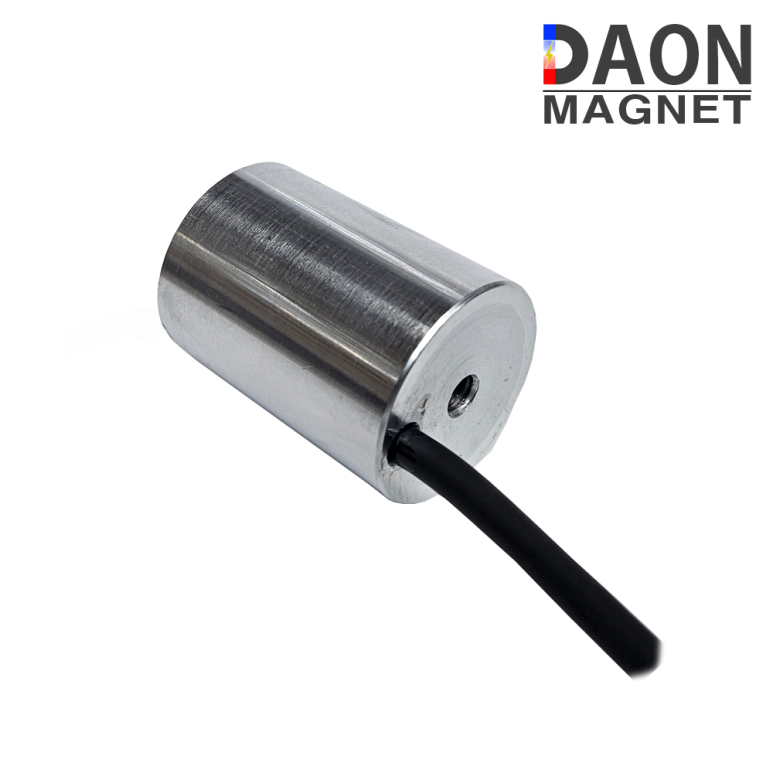

전자석 전선 뒤쪽으로 제작
자력면 뒤쪽에 전선을 수정하여 제작하였습니다.

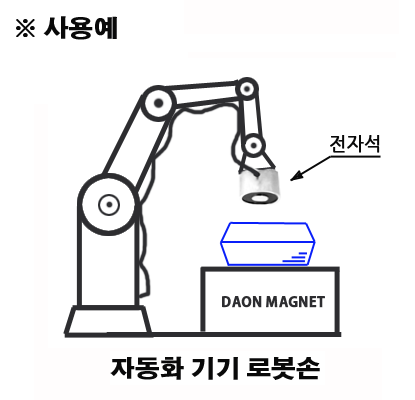

전자석은 자동 프레스의 재료 이송, 샤링 재료의 휨 방지,
각종 자동화 기기에서 공업용 로보트 핸드용,
조립라인, 정렬기, 기계암, 실험시설, 운송장비, 낙하실험,
도어락 등에 많이 사용됩니다.
전자석은 산업현장의 로보트 손을 대신해서 사용되고 있으며,
대형전자석의 경우 호이스트 등을 이용하여
철 재품을 이송하는 용도로 많이 사용되고 있습니다.
전자석 사용방법
지속적인 반복 작업을 해야 하는 경우이고,
작동 시간이 짧은 경우 전자석을 추천드립니다.

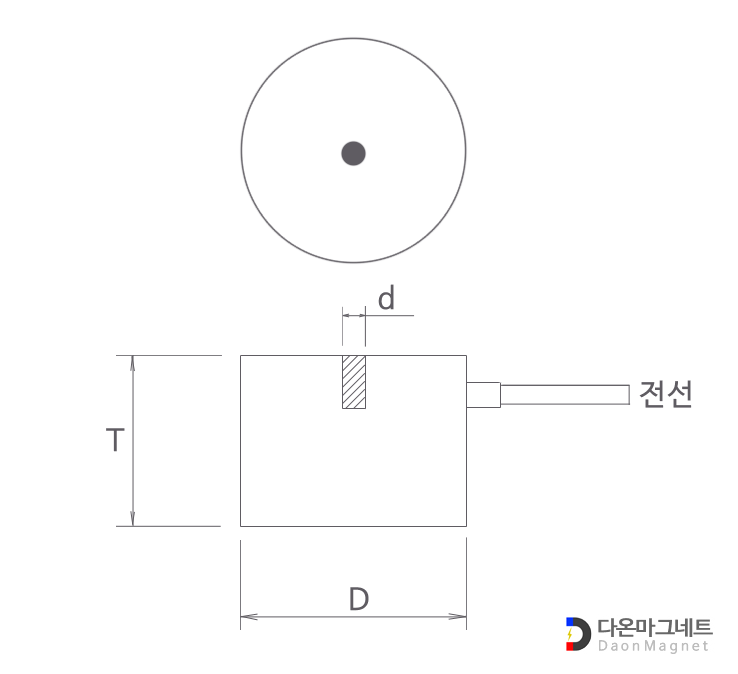

전자석 도면
※ 전자석홀더 규격표
|
모델
|
치수(지름 x 두께)mm
|
탭(Tab)
|
전압(V)
|
전류(A)
|
최대흡착력
(Kgf)
|
자중(Kg)
|
|
DOEM-1030
|
D10x30T
|
M4
|
DC12V
|
0.13
|
0.2
|
0.023
|
|
DOEM-1525
|
D15x25T
|
M4
|
DC24V
|
0.13
|
1.0
|
0.05
|
|
DOEM-1540
|
D15x40T
|
M4
|
DC24V
|
0.08
|
0.7
|
0.03
|
|
DOEM-2040
|
D20x40T
|
M4
|
DC24V
|
0.07
|
2.8
|
0.07
|
|
DOEM-2025
|
D20x25T
|
M4
|
DC24V
|
0.05
|
1.4
|
0.05
|
|
DOEM-2030
|
D20x30T
|
M6
|
DC24V
|
0.16
|
1.4
|
0.06
|
|
DOEM-2525
|
D25x25T
|
M6
|
DC24V
|
0.14
|
8
|
0.106
|
|
DOEM-2540
|
D25x40T
|
M6
|
DC24V
|
0.17
|
8
|
0.129
|
|
DOEM-3025
|
D30x25T
|
M6
|
DC24V
|
0.085
|
10
|
0.124
|
|
DOEM-3030
|
D30x30T
|
M6
|
DC24V
|
0.24
|
10
|
0.152
|
|
DOEM-3040
|
D30x40T
|
M6
|
DC24V
|
0.19
|
10
|
0.175
|
|
DOEM-3530
|
D35x30T
|
M6
|
DC24V
|
0.22
|
10
|
0.191
|
|
DOEM-4025
|
D40x25T
|
M6
|
DC24V
|
0.12
|
15
|
0.197
|
|
DOEM-4040
|
D40x40T
|
M6
|
DC24V
|
0.24
|
30
|
0.319
|
|
DOEM-5025
|
D50x25T
|
M8
|
DC24V
|
0.26
|
30
|
0.324
|
|
DOEM-5050
|
D50x50T
|
M8
|
DC90V
|
0.12
|
60
|
0.622
|
|
DOEM-6060
|
D60x60T
|
M8
|
DC90V
|
0.19
|
120
|
0.972
|
|
DOEM-7060
|
D70x60T
|
M8
|
DC90V
|
0.2
|
130
|
1.361
|
|
DOEM-8060
|
D80x60T
|
M10
|
DC90V
|
0.26
|
240
|
1.796
|
|
DOEM-9060
|
D90x60T
|
M10
|
DC90V
|
0.35
|
280
|
2.188
|
|
DOEM-10A
|
D100x60T
|
M12
|
DC90V
|
0.4
|
350
|
2.629
|
유효흡착력 50%
※ 주의사항
1. 흡착이 되는 물체는 철(자성체)로 자석과 밀착면이 매끄럽고 깨끗해야 합니다.
2. 철(자성체)의 두께는 5mm 이상을 추천하고, 얇을 경우 흡착력이 떨어집니다.
3. 철과의 흡착면은 전자석보다 커야 합니다.

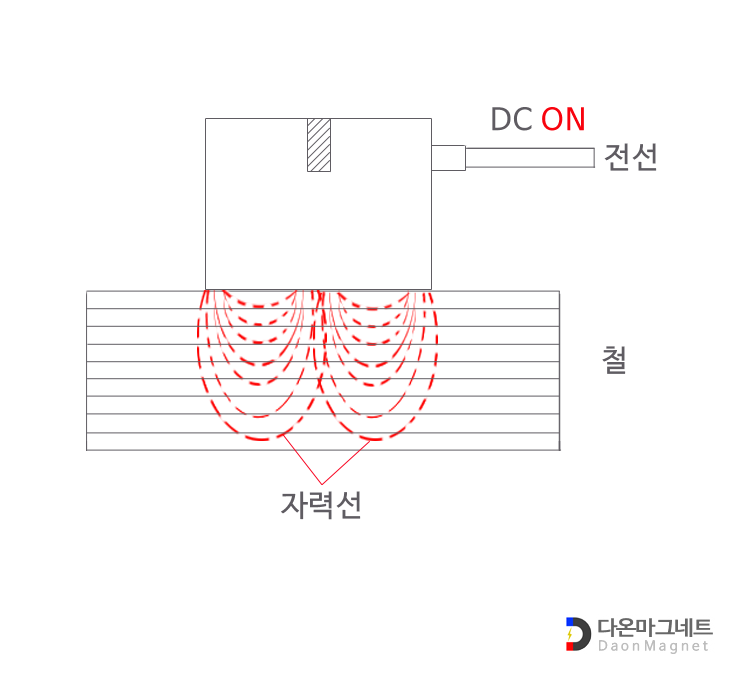

※ 자력선의 분포와 흡착력의 관계
