제품이송 및 자동화에 사용되는 원형 전자석 입니다.

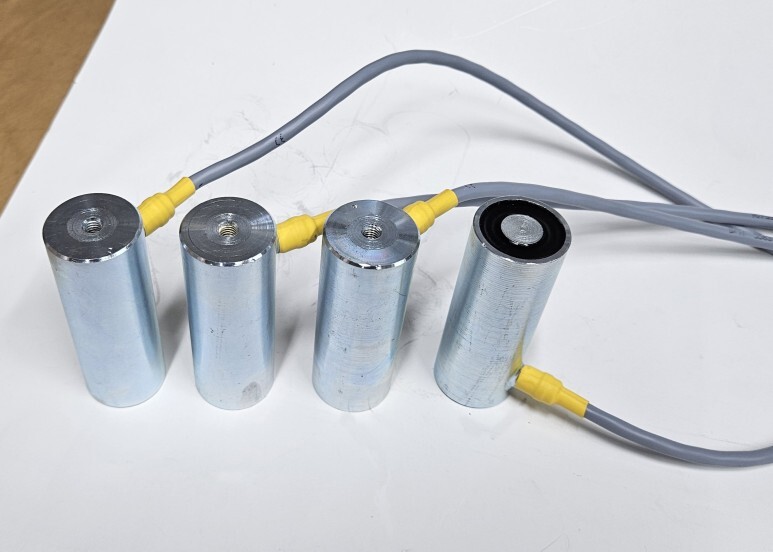

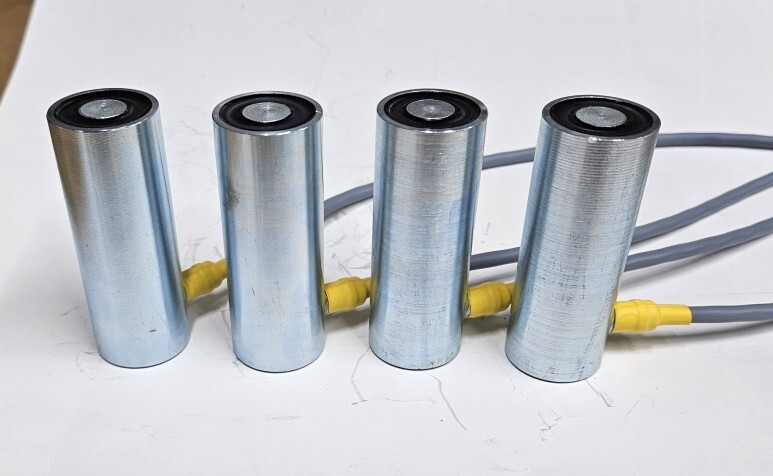

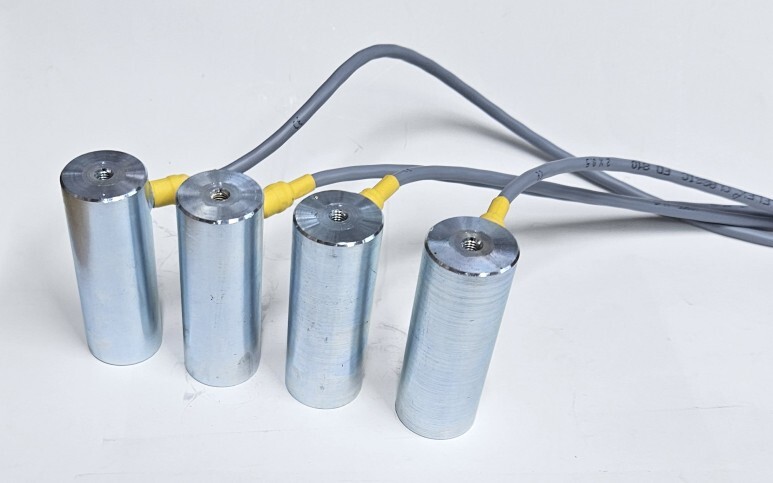

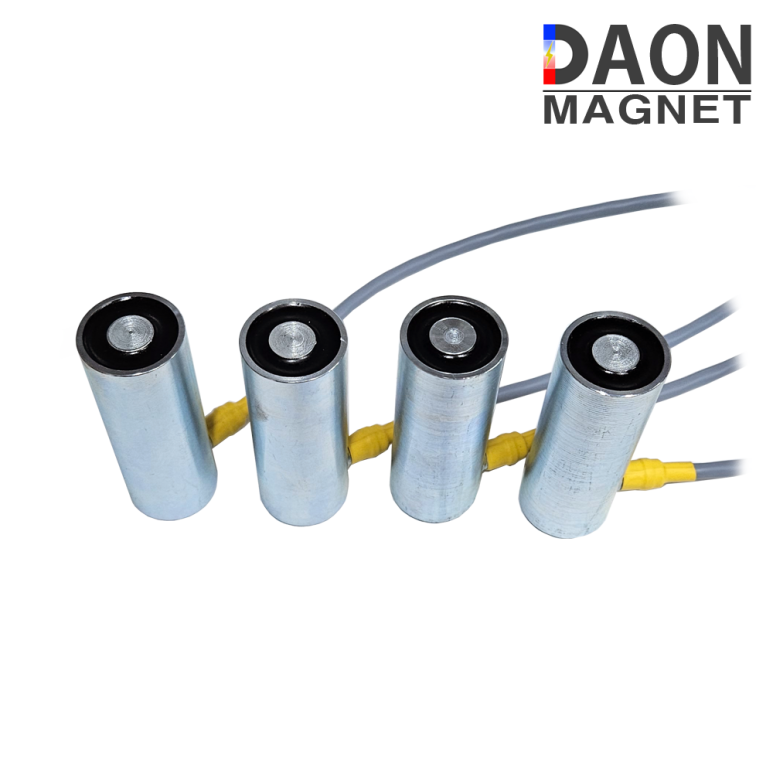

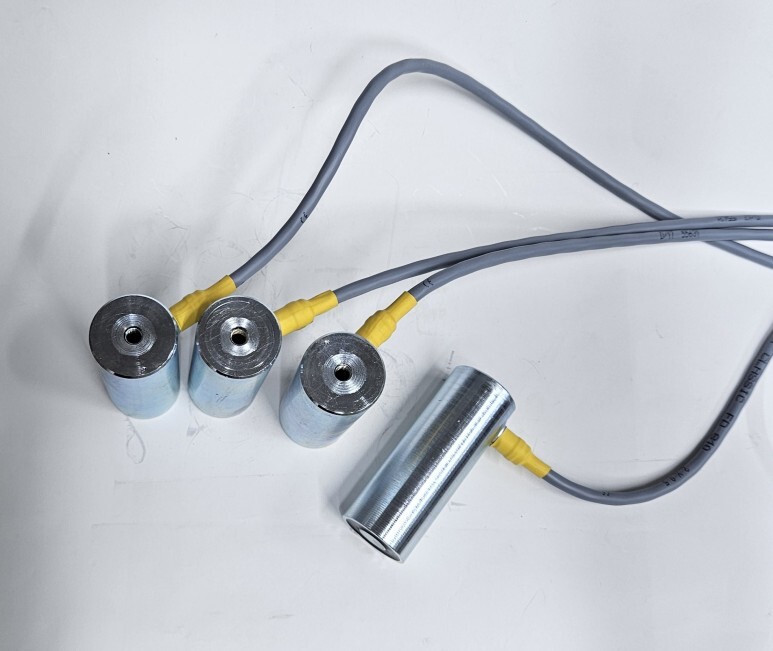

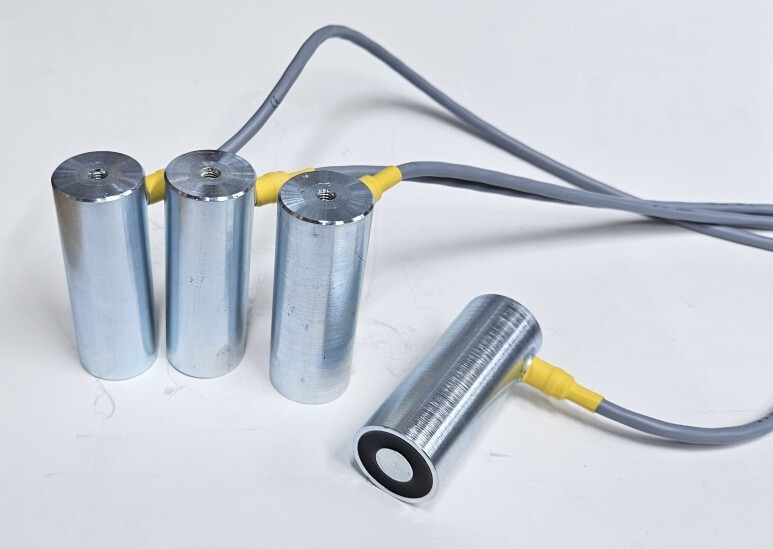

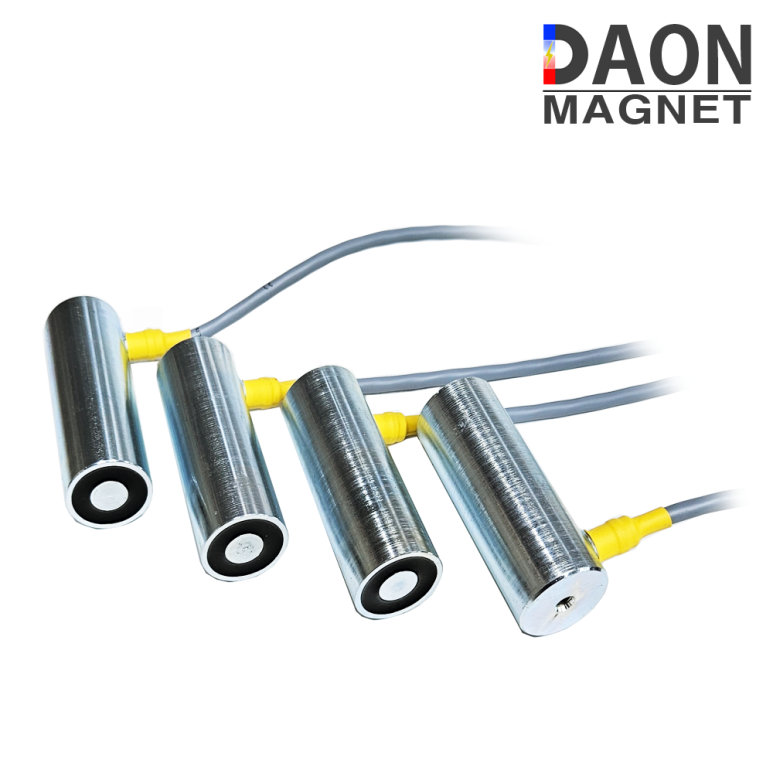

전자석 D30x80T(DC24V, 흡착력20Kg)
이번 전자석은 자동화공정에 제품 이송장치로 공간이 협소하여
높은 흡착력을 요구하여 전자석의 길이를 길게 제작하였습니다.
외부는 철로되어 있고, 내부는 코일과 에폭시로 되어있으며,
사용 전원은 DC12, DC24,DC90 등이 주로 사용됩니다.
자력을 ON/OFF 할 수 있고, 자력의 세기도 어느정도 조정이 가능합니다.
자동 프레스의 재료 이송, 샤링 재료의 휨 방지,
각종 자동화 기기에서 공업용 로보트 핸드용,
조립라인, 정렬기, 기계암, 실험시설, 운송장비, 낙하실험,
도어락 등에 많이 사용됩니다.

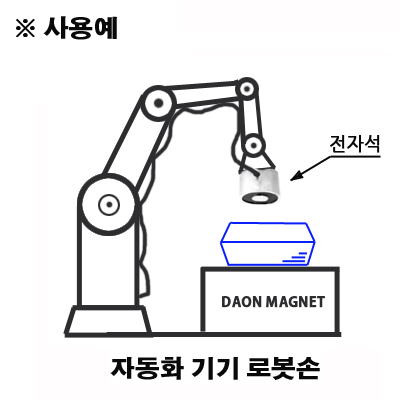

전자석은 사진과 같이 산업현장의 로보트 손을
대신해서 사용되고 있으며, 대형전자석의 경우 호이스트 등을 이용하여
철 재품을 이송하는 용도로 많이 사용되고 있습니다.

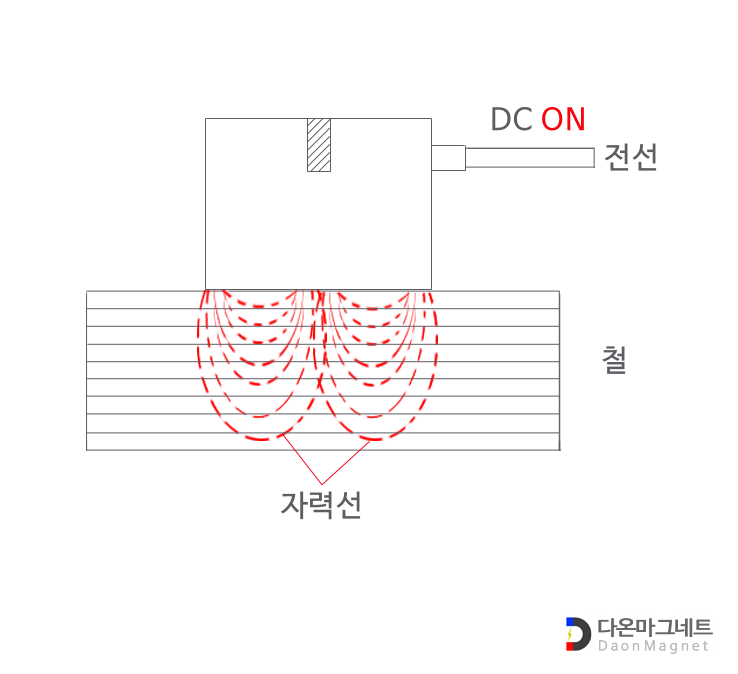

전자석 사용방법
지속적인 반복 작업을 해야 하는 경우이고
작동 시간이 짧은 경우 전자석을 추천드립니다.

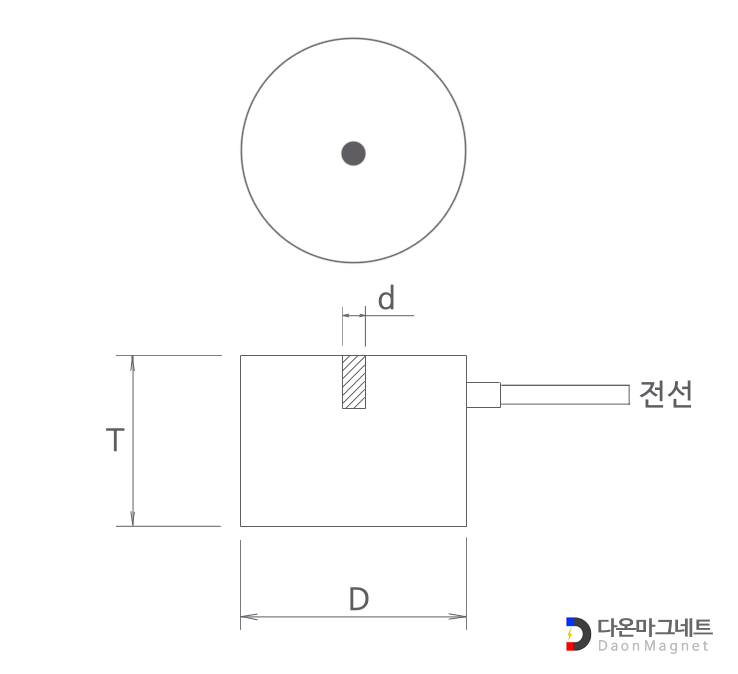

전자석 도면
※전자석홀더 규격표
|
모델
|
치수
(지름 x 두께)mm
|
탭(Tab)
|
전압(V)
|
전류(A)
|
최대흡착력
(Kgf)
|
자중(Kg)
|
|
DOEM-1030
|
D10x30T
|
M4
|
DC12V
|
0.13
|
0.2
|
0.023
|
|
DOEM-1525
|
D15x25T
|
M4
|
DC24V
|
0.13
|
1.0
|
0.05
|
|
DOEM-1540
|
D15x40T
|
M4
|
DC24V
|
0.08
|
0.7
|
0.03
|
|
DOEM-2040
|
D20x40T
|
M4
|
DC24V
|
0.07
|
2.8
|
0.07
|
|
DOEM-2025
|
D20x25T
|
M4
|
DC24V
|
0.05
|
1.4
|
0.05
|
|
DOEM-2030
|
D20x30T
|
M6
|
DC24V
|
0.16
|
1.4
|
0.06
|
|
DOEM-2525
|
D25x25T
|
M6
|
DC24V
|
0.14
|
8
|
0.106
|
|
DOEM-2540
|
D25x40T
|
M6
|
DC24V
|
0.17
|
8
|
0.129
|
|
DOEM-3025
|
D30x25T
|
M6
|
DC24V
|
0.085
|
10
|
0.124
|
|
DOEM-3030
|
D30x30T
|
M6
|
DC24V
|
0.24
|
10
|
0.152
|
|
DOEM-3040
|
D30x40T
|
M6
|
DC24V
|
0.19
|
10
|
0.175
|
|
DOEM-3530
|
D35x30T
|
M6
|
DC24V
|
0.22
|
10
|
0.191
|
|
DOEM-4025
|
D40x25T
|
M6
|
DC24V
|
0.12
|
15
|
0.197
|
|
DOEM-4040
|
D40x40T
|
M6
|
DC24V
|
0.24
|
30
|
0.319
|
|
DOEM-5025
|
D50x25T
|
M8
|
DC24V
|
0.26
|
30
|
0.324
|
|
DOEM-5050
|
D50x50T
|
M8
|
DC90V
|
0.12
|
60
|
0.622
|
|
DOEM-6060
|
D60x60T
|
M8
|
DC90V
|
0.19
|
120
|
0.972
|
|
DOEM-7060
|
D70x60T
|
M8
|
DC90V
|
0.2
|
130
|
1.361
|
|
DOEM-8060
|
D80x60T
|
M10
|
DC90V
|
0.26
|
240
|
1.796
|
|
DOEM-9060
|
D90x60T
|
M10
|
DC90V
|
0.35
|
280
|
2.188
|
|
DOEM-10A
|
D100x60T
|
M12
|
DC90V
|
0.4
|
350
|
2.629
|
유효흡착력 50%
※ 주의사항
1. 흡착이 되는 물체는 철(자성체)로 자석과 밀착면이 매끄럽고 깨끗해야 합니다.
2. 철(자성체)의 두께는 5mm 이상을 추천하고, 얇을 경우 흡착력이 떨어집니다.
3. 철과의 흡착면은 전자석보다 커야 합니다.
※ 제품에 대하여 궁금하신 점은 아래 연락처로 연락을 해주시면
친절히 상담해 드리겠습니다.^^
|
서울특별시 구로구 경인로53길 15 중앙유통단지 다동1220호
|
|
Tel. 02-2614-0209~10, Fax. 02-2614-0211
문의전화 : 010-6210-4208
상담시간 : 평일 09:00~18:00
|
|
Email. daonmagnet@naver.com
|
