안녕하세요.
자석전문 기업 다온마그네트 입니다.
제품이송 및 자동화에 사용되는 원형 전자석 입니다.

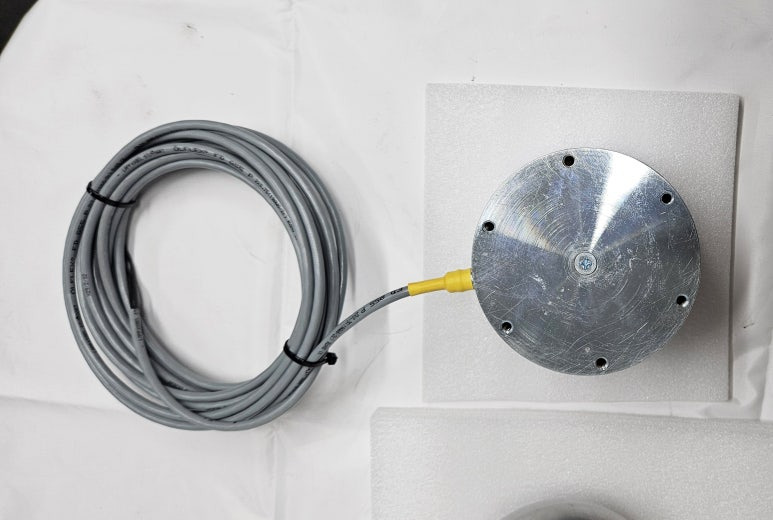

전자석 홀더
전자석 D120 x 80T(DC24V ,3A)
이번 전자석은 낙하 실험에 사용되는 전자석으로 철구 D100 10Kg을
높은 곳에서 낙하여 실험하는 장치에 사용됩니다.

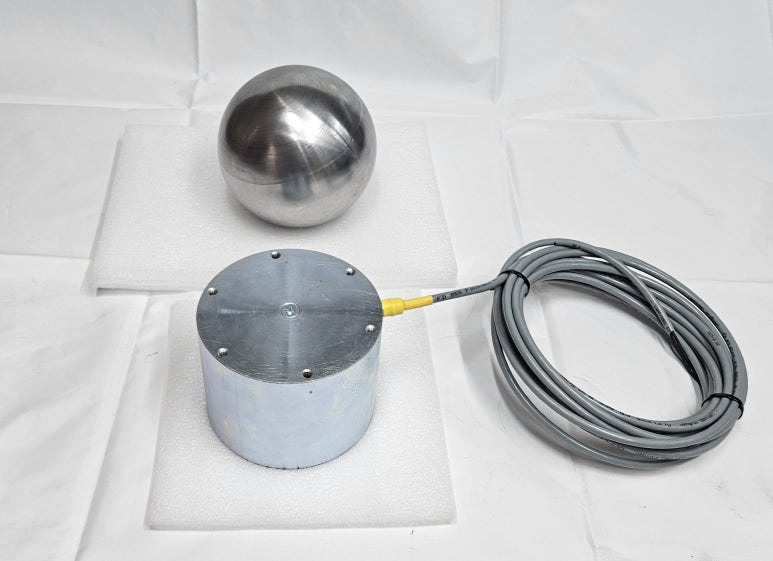

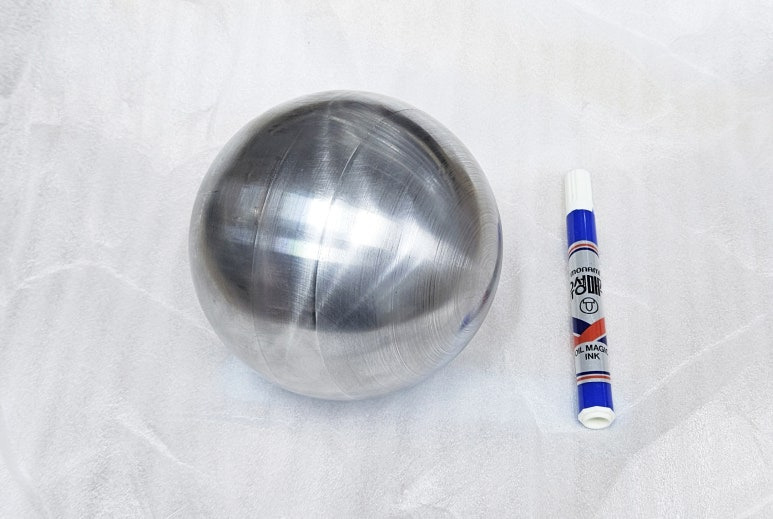

전자석 홀더 낙하실험용 철구
철구와 환봉 D40x1M(10Kg)도 함께 사용되어야 하는
이중 구조로 되어 있어서 작업시 난이높은 철구 및 환봉 겸용 전자석 입니다.

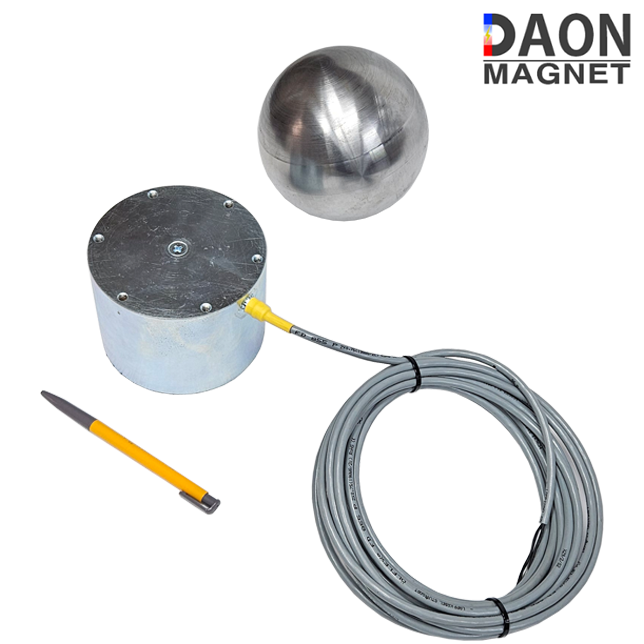

전자석 홀더
전자석과 철구의 크기가 비슷합니다.
철구를 들어 올려 높은 곳에서 전기를 OFF하면 실험물과 충돌하여
여러가지 실험을 할 수 있는 특수전자석 입니다.
자력면 뒤쪽에 M6탭을 6개 치부를 수정하여 제작하였습니다.
자동 프레스의 재료 이송, 샤링 재료의 휨 방지,
각종 자동화 기기에서 공업용 로보트 핸드용,
조립라인, 정렬기, 기계암, 실험시설, 운송장비, 낙하실험,
도어락 등에 많이 사용됩니다.

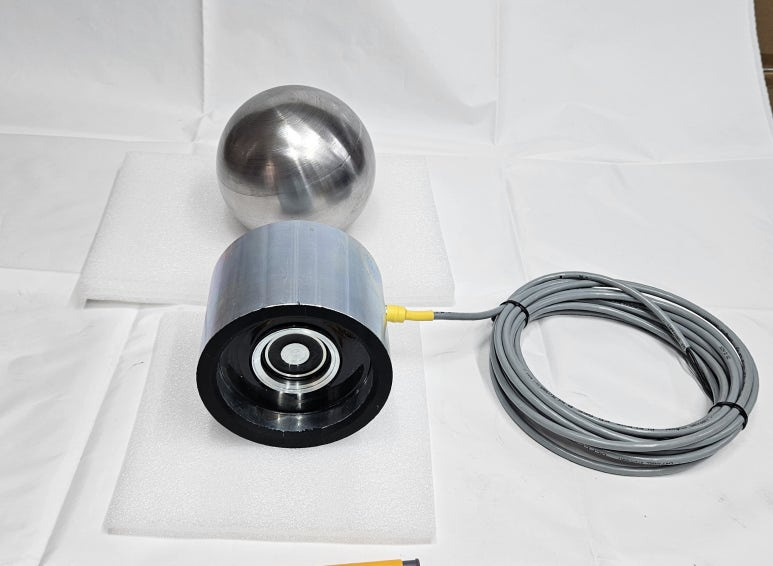

전자석 홀더 구형 및 환봉 겸용
전자석은 위 사진과 같이 자력면이 철구를 흡착하는 외부와 환봉을 흡착하는
내부의 전자석으로 2개가 세트로 제작된 전자석입니다.
전자석콘트롤러 입력AC220V, 출력 DC90V 3A

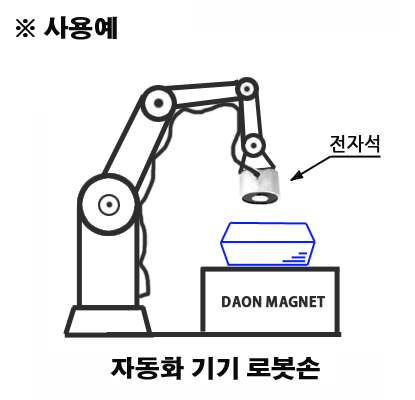

전자석 사용방법
지속적인 반복 작업을 해야 하는 경우이고 작동 시간이 짧은 경우 전자석을 추천드립니다.

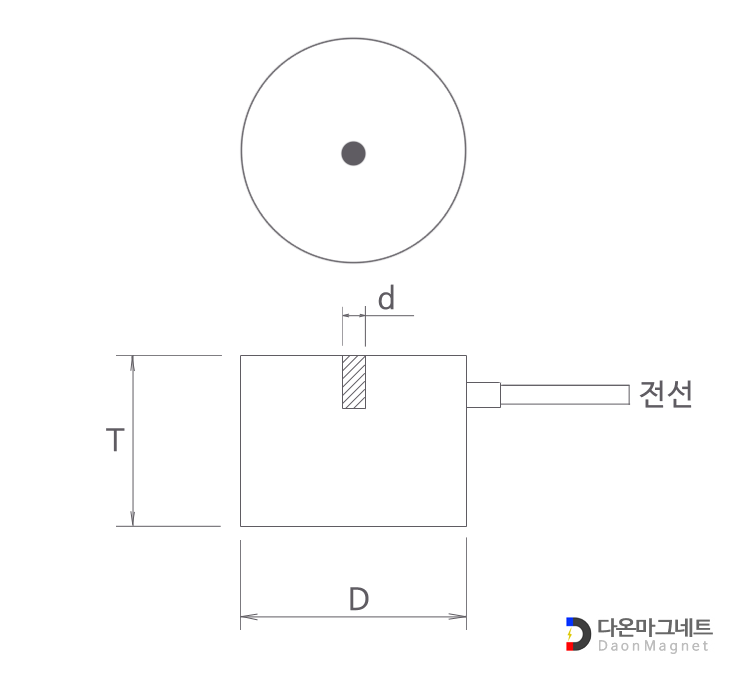

전자석 도면
※전자석홀더 규격표
|
모델
|
치수(지름 x 두께)mm
|
탭(Tab)
|
전압(V)
|
전류(A)
|
최대흡착력
(Kgf)
|
자중(Kg)
|
|
DOEM-1030
|
D10x30T
|
M4
|
DC12V
|
0.13
|
0.2
|
0.023
|
|
DOEM-1525
|
D15x25T
|
M4
|
DC24V
|
0.13
|
1.0
|
0.05
|
|
DOEM-1540
|
D15x40T
|
M4
|
DC24V
|
0.08
|
0.7
|
0.03
|
|
DOEM-2040
|
D20x40T
|
M4
|
DC24V
|
0.07
|
2.8
|
0.07
|
|
DOEM-2025
|
D20x25T
|
M4
|
DC24V
|
0.05
|
1.4
|
0.05
|
|
DOEM-2030
|
D20x30T
|
M6
|
DC24V
|
0.16
|
1.4
|
0.06
|
|
DOEM-2525
|
D25x25T
|
M6
|
DC24V
|
0.14
|
8
|
0.106
|
|
DOEM-2540
|
D25x40T
|
M6
|
DC24V
|
0.17
|
8
|
0.129
|
|
DOEM-3025
|
D30x25T
|
M6
|
DC24V
|
0.085
|
10
|
0.124
|
|
DOEM-3030
|
D30x30T
|
M6
|
DC24V
|
0.24
|
10
|
0.152
|
|
DOEM-3040
|
D30x40T
|
M6
|
DC24V
|
0.19
|
10
|
0.175
|
|
DOEM-3530
|
D35x30T
|
M6
|
DC24V
|
0.22
|
10
|
0.191
|
|
DOEM-4025
|
D40x25T
|
M6
|
DC24V
|
0.12
|
15
|
0.197
|
|
DOEM-4040
|
D40x40T
|
M6
|
DC24V
|
0.24
|
30
|
0.319
|
|
DOEM-5025
|
D50x25T
|
M8
|
DC24V
|
0.26
|
30
|
0.324
|
|
DOEM-5050
|
D50x50T
|
M8
|
DC90V
|
0.12
|
60
|
0.622
|
|
DOEM-6060
|
D60x60T
|
M8
|
DC90V
|
0.19
|
120
|
0.972
|
|
DOEM-7060
|
D70x60T
|
M8
|
DC90V
|
0.2
|
130
|
1.361
|
|
DOEM-8060
|
D80x60T
|
M10
|
DC90V
|
0.26
|
240
|
1.796
|
|
DOEM-9060
|
D90x60T
|
M10
|
DC90V
|
0.35
|
280
|
2.188
|
|
DOEM-10A
|
D100x60T
|
M12
|
DC90V
|
0.4
|
350
|
2.629
|
유효흡착력 50%
※ 주의사항
1. 흡착이 되는 물체는 철(자성체)로 자석과 밀착면이 매끄럽고 깨끗해야 합니다.
2. 철(자성체)의 두께는 5mm 이상을 추천하고, 얇을 경우 흡착력이 떨어집니다.
3. 철과의 흡착면은 전자석보다 커야 합니다.

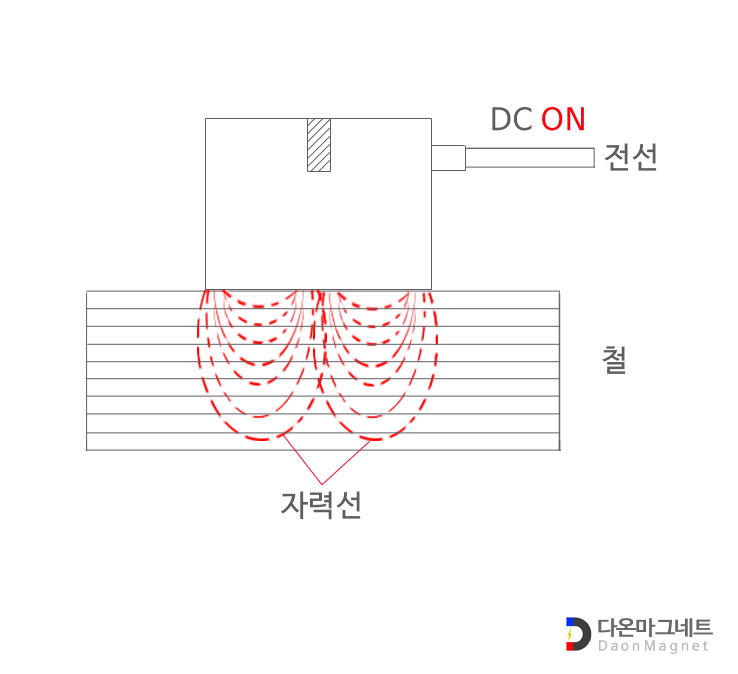

※ 자력선의 분포와 흡착력의 관계
쇼핑몰바로가기
※ 제품에 대하여 궁금하신 점은 아래 연락처로 연락을 해주시면
친절히 상담해 드리겠습니다.^^
|
서울특별시 구로구 경인로53길 15 중앙유통단지 다동1220호
|
|
Tel. 02-2614-0209~10, Fax. 02-2614-0211
문의전화 : 010-6210-4208
상담시간 : 평일 09:00~18:00
|
|
Email. daonmagnet@naver.com
|
