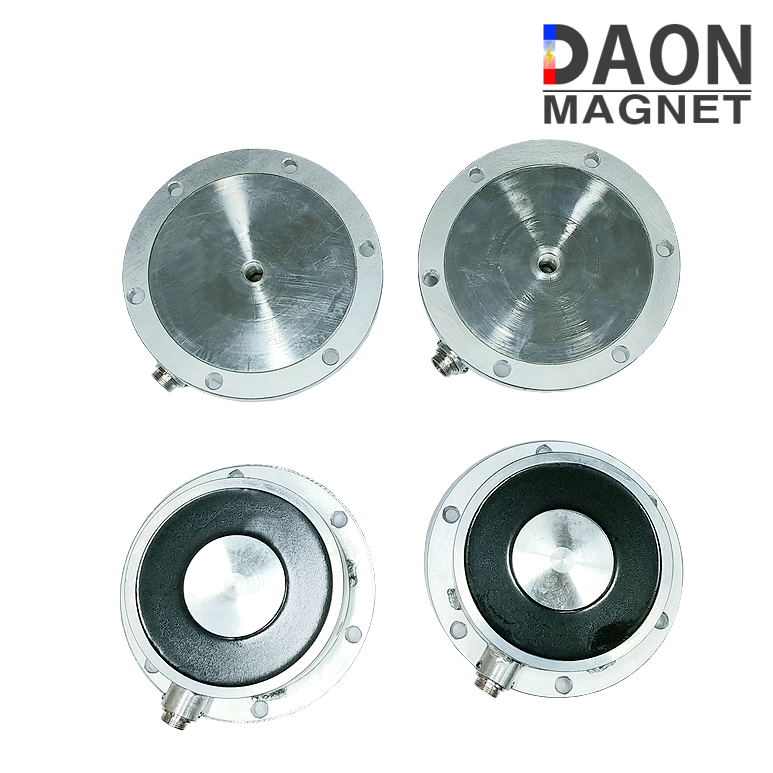

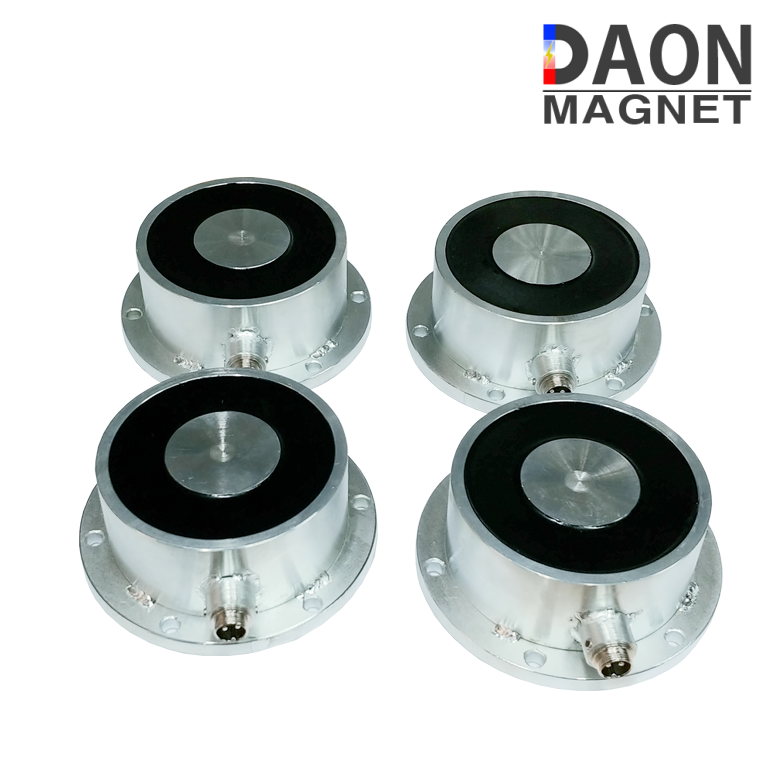

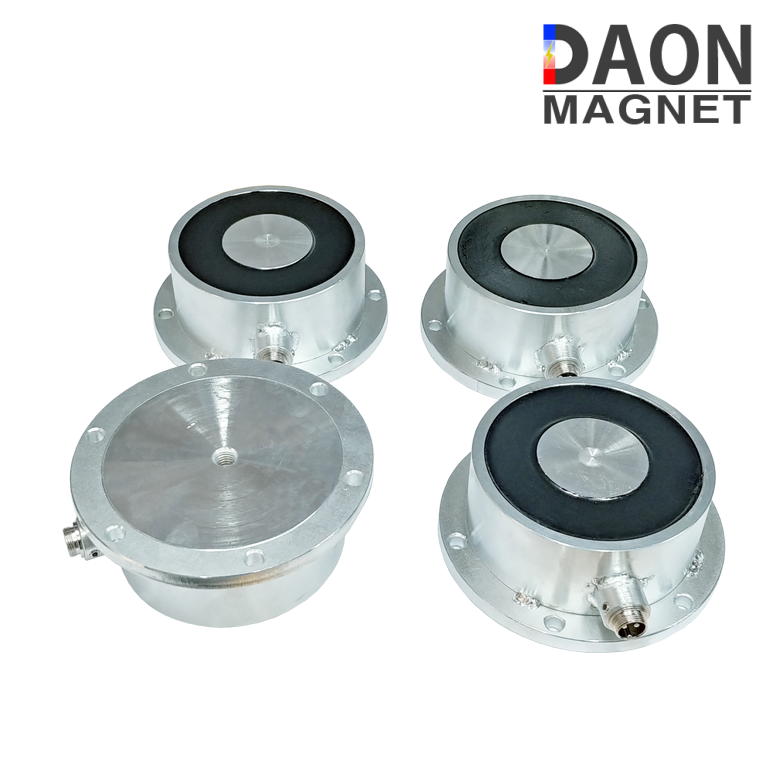

산업용 원형 전자석 주문 제작품 입니다.
전자석 D120 x 60T(후랜지, 커넥터타입, DC90V)
원형전자석은 전기 컨트롤에 의해 ON/OFF되고,
산업용 로봇의 부품을 잡고 공작물의 흡착 및 운송에 사용됩니다.
다양한 자동화 장비, 산업용 로봇의 부품을 고정하는 등,
원형전자석 규격의 허용 온도는 주변 40°C 이하, 물체는 50° 이하가 되어야 합니다.
최대 흡착력은 흡착재료의 재질, 두께 및 표면 마감에 따라 달라지는데,
흡착재 상태에 따라 잔류 자력이 남아 있을 수 있습니다.
전선부위는 커넥터를 연결하여 작업을 용이하게 하였고,
작업중 전선의 단락시 빠른 복구가 가능합니다.
전자석에는 강한 자력이 발생하므로 정밀 장비 및 자력에 의해 영향을 받을 수 있는
제품에 가까이 가지 마십시오.

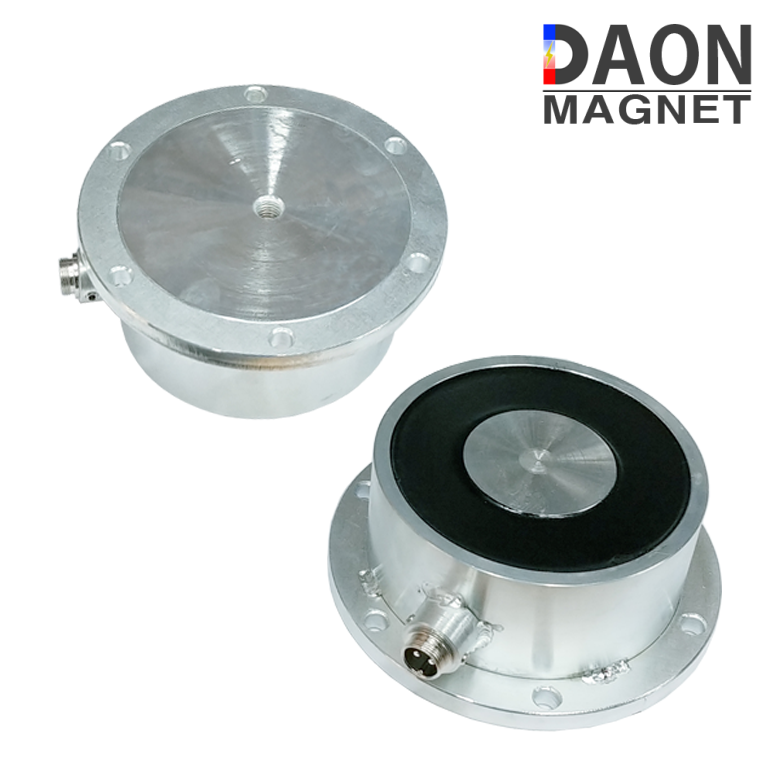

후렌지 타입의 날개를 채택하여 로보트 팔에 부착이 더욱 쉬워졌습니다.
대량 주문제작시 네고 가능하며, 상담후 제작 진행하고 있습니다.

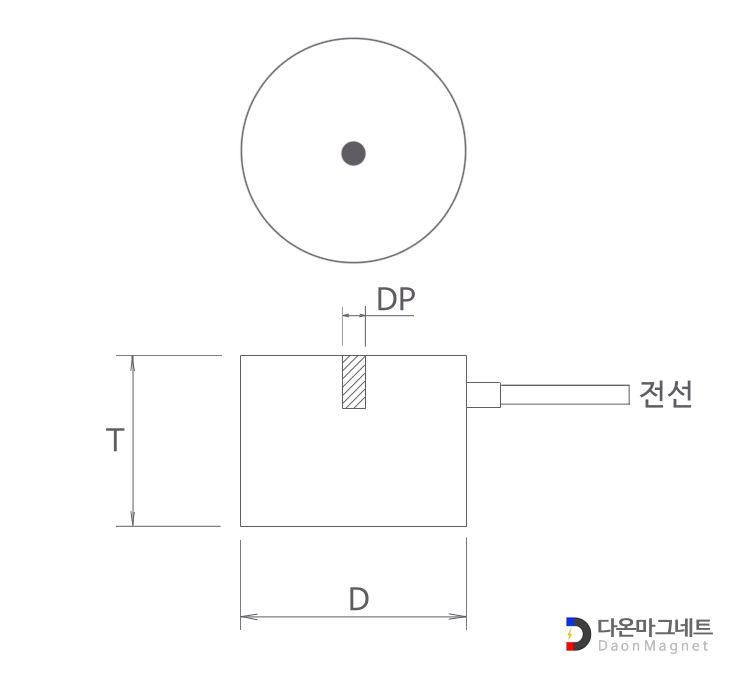

전자석도면
■ 원형전자석 규격표
|
모델
|
치수(mm)
지름 x 두께
|
탭(Tap)
|
전압(V)
|
전류(A)
|
흡착력(Kgf)
|
자중(Kg)
|
|
DOEM-12A
|
D120x60T
|
M12 DP30
|
DC90
|
0.58
|
400
|
4
|
|
DOEM-15-6
|
D150x60T
|
M16 DP38
|
DC90
|
0.95
|
450
|
7.5
|
|
DOEM-1510
|
D150x100T
|
M16 DP38
|
DC90
|
1.00
|
500
|
9
|
|
DOEM-1515
|
D150x150T
|
M16 DP38
|
DC90
|
1.12
|
500
|
12
|
|
DOEM-15-4
|
D150x40T
|
M16 DP30
|
DC90
|
0.85
|
315
|
7
|
|
DOEM-20-6
|
D200x60T
|
M18 DP40
|
DC90
|
1.30
|
540
|
13
|
|
DOEM-2010
|
D200x100T
|
M18 DP40
|
DC90
|
1.79
|
600
|
15
|
|
DOEM-2015
|
D200x150T
|
M18 DP40
|
DC90
|
1.90
|
600
|
21
|
|
DOEM-2515
|
D250x150T
|
M18 DP40
|
DC90
|
2.10
|
600
|
25
|
|
DOEM-3015
|
D300x150T
|
M18 DP40
|
DC90
|
2.78
|
1200
|
34
|
※ 제품에 대하여 궁금하신 점은 아래 연락처로 연락을 해주시면
친절히 상담해 드리겠습니다.^^
|
서울특별시 구로구 경인로53길 15 중앙유통단지 다동1220호
|
|
Tel. 02-2614-0209~10, Fax. 02-2614-0211
문의전화 : 010-6210-4208
상담시간 : 평일 09:00~18:00
|
|
Email. daonmagnet@naver.com
|
