전자석홀더 철판이송 및 자동화 전자석 입니다.

제품이송 및 자동화에 사용되는 원형 전자석 입니다.

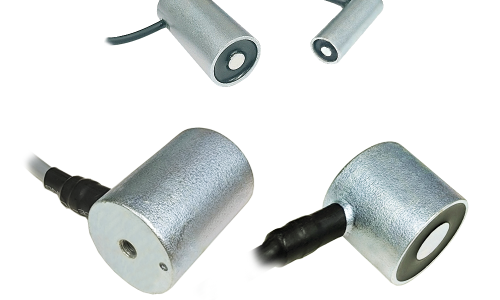

원형전자석

전자석은 자동화공정에 철 재료 이송장치로 높은 흡착력을 가진 제품으로,

외부는 철로되어 있고, 내부는 코일과 에폭시로 되어있으며,

사용전원은 DC12, DC24,DC90 등이 주로 사용됩니다.

원형전자석



자력을 ON/OFF 할 수 있고, 자력의 세기도 어느정도 조정이 가능합니다.

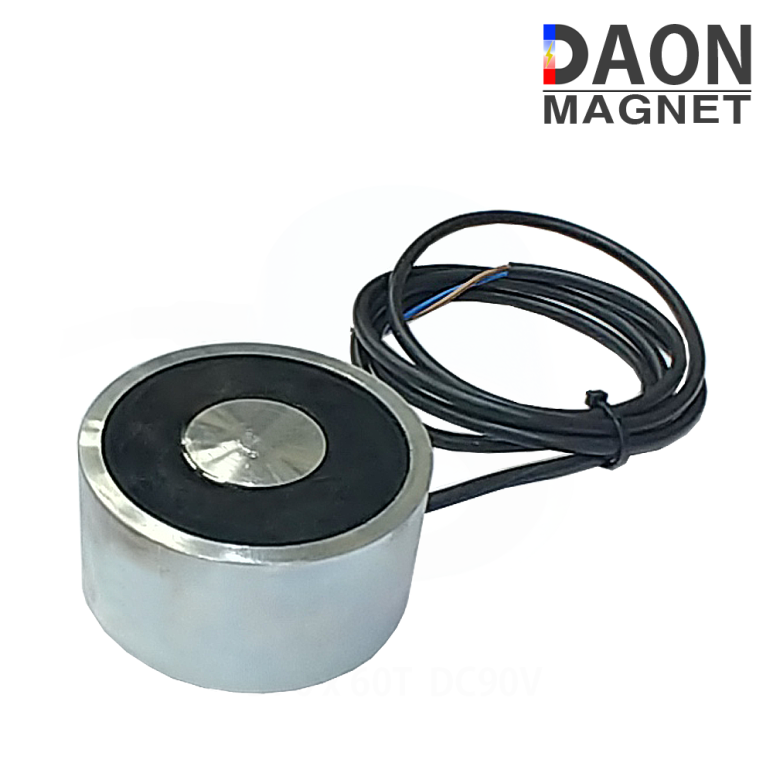

원형 전자석 홀더

자동 프레스의 재료 이송, 샤링 재료의 휨 방지,

각종 자동화 기기에서 공업용 로보트 핸드용,

조립라인, 정렬기, 기계암, 실험시설, 운송장비, 낙하실험,

도어락 등에 많이 사용됩니다.

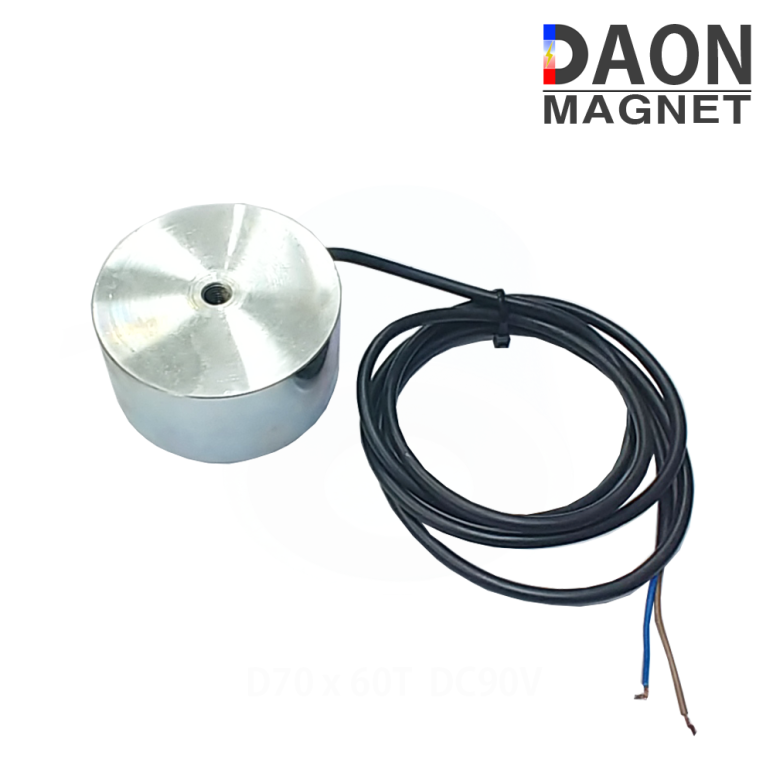

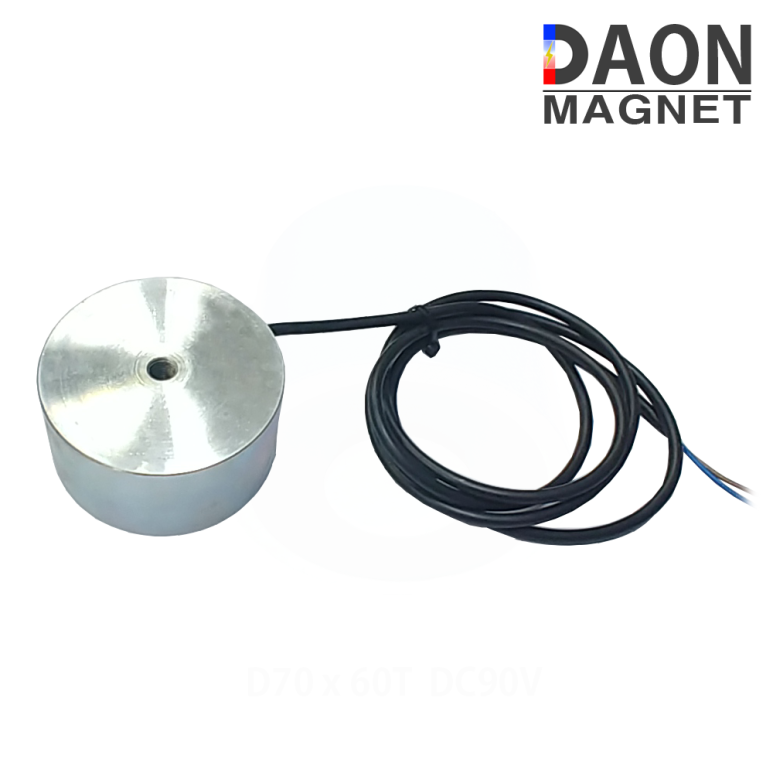

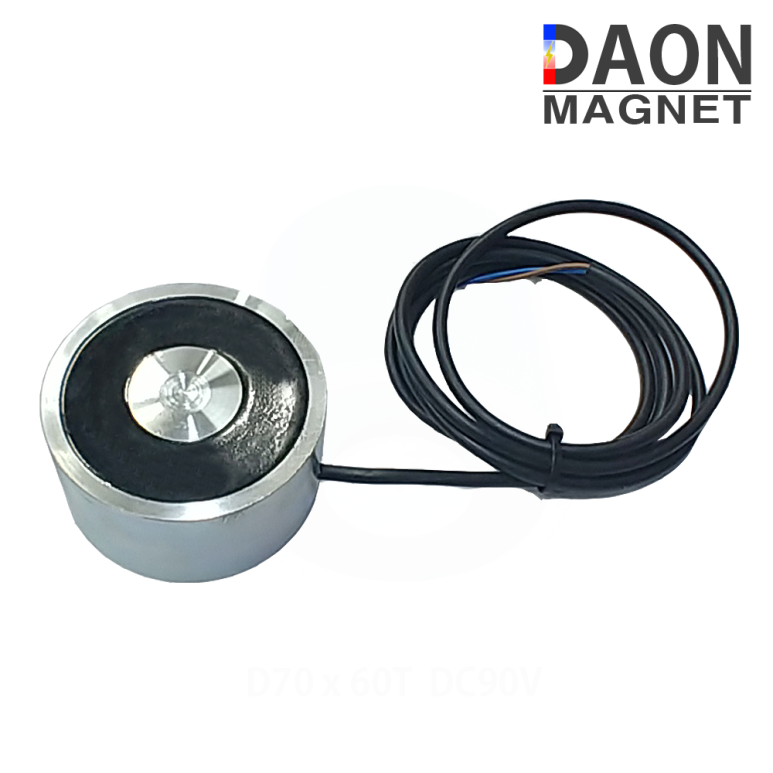

원형 전자석 홀더

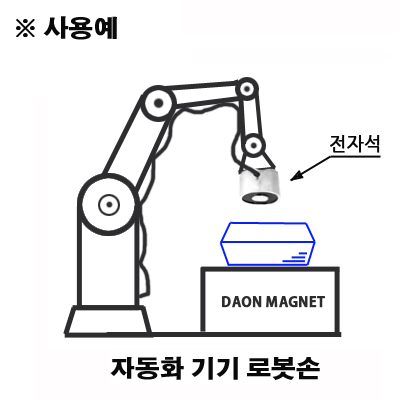

전자석은 좌측 사진과 같이 산업현장의 로보트 손을

대신해서 사용되고 있으며, 대형전자석의 경우 호이스트 등을 이용하여

철 재품을 이송하는 용도로 많이 사용되고 있습니다.

전자석 사용방법

지속적인 반복 작업을 해야 하는 경우이고 작동 시간이 짧은 경우 전자석을 추천드립니다.

​

전자석 도면

※전자석홀더 규격표

모델	치수(지름 x 두께)mm	탭(Tab)	전압(V)	전류(A)	최대흡착력 (Kgf)	자중(Kg)
DOEM-1030	D10x30T	M4	DC12V	0.13	0.2	0.023
DOEM-1525	D15x25T	M4	DC24V	0.13	1.0	0.05
DOEM-1540	D15x40T	M4	DC24V	0.08	0.7	0.03
DOEM-2040	D20x40T	M4	DC24V	0.07	2.8	0.07
DOEM-2025	D20x25T	M4	DC24V	0.05	1.4	0.05
DOEM-2030	D20x30T	M6	DC24V	0.16	1.4	0.06
DOEM-2525	D25x25T	M6	DC24V	0.14	8	0.106
DOEM-2540	D25x40T	M6	DC24V	0.17	8	0.129
DOEM-3025	D30x25T	M6	DC24V	0.085	10	0.124
DOEM-3030	D30x30T	M6	DC24V	0.24	10	0.152
DOEM-3040	D30x40T	M6	DC24V	0.19	10	0.175
DOEM-3530	D35x30T	M6	DC24V	0.22	10	0.191
DOEM-4025	D40x25T	M6	DC24V	0.12	15	0.197
DOEM-4040	D40x40T	M6	DC24V	0.24	30	0.319
DOEM-5025	D50x25T	M8	DC24V	0.26	30	0.324
DOEM-5050	D50x50T	M8	DC90V	0.12	60	0.622
DOEM-6060	D60x60T	M8	DC90V	0.19	120	0.972
DOEM-7060	D70x60T	M8	DC90V	0.2	130	1.361
DOEM-8060	D80x60T	M10	DC90V	0.26	240	1.796
DOEM-9060	D90x60T	M10	DC90V	0.35	280	2.188
DOEM-10A	D100x60T	M12	DC90V	0.4	350	2.629

유효흡착력 50%

​

​

※ 주의사항

1. 흡착이 되는 물체는 철(자성체)로 자석과 밀착면이 매끄럽고 깨끗해야 합니다.

2. 철(자성체)의 두께는 5mm 이상을 추천하고, 얇을 경우 흡착력이 떨어집니다.

3. 철과의 흡착면은 전자석보다 커야 합니다.

​

​



전자석홀더, 전자석 이송장치

domagnet.co.kr

​

​

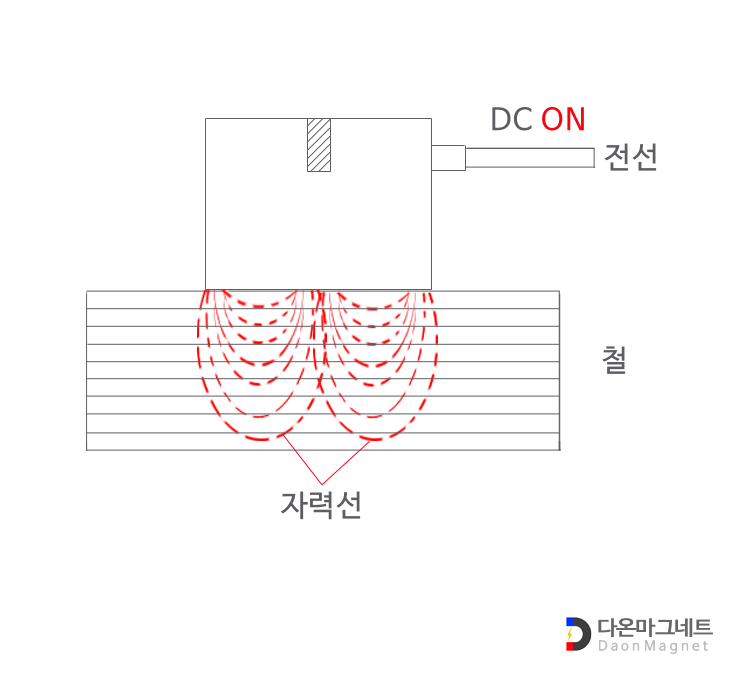

※ 자력선의 분포와 흡착력의 관계

​
