전자석홀더 전기자석입니다.

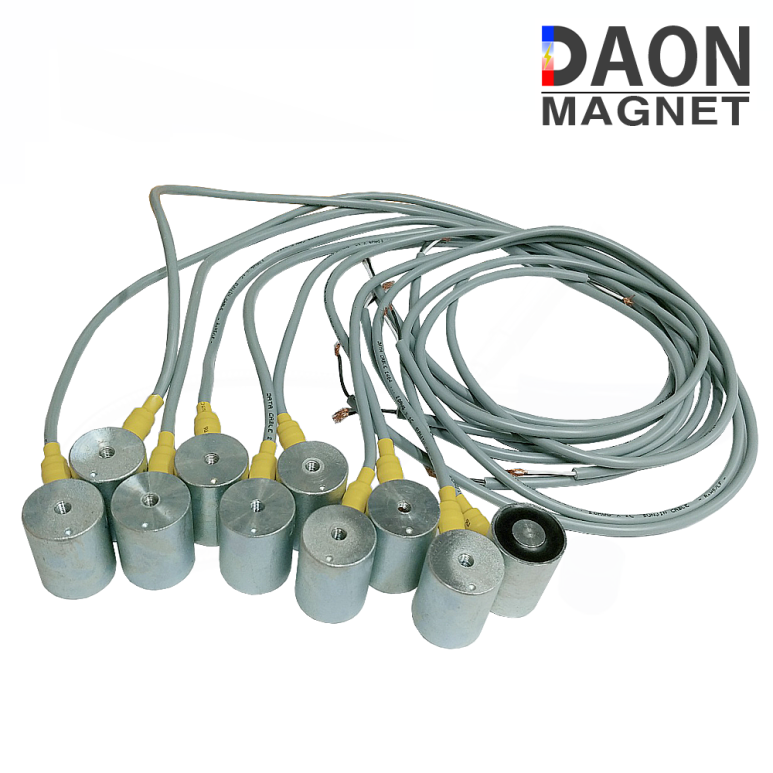

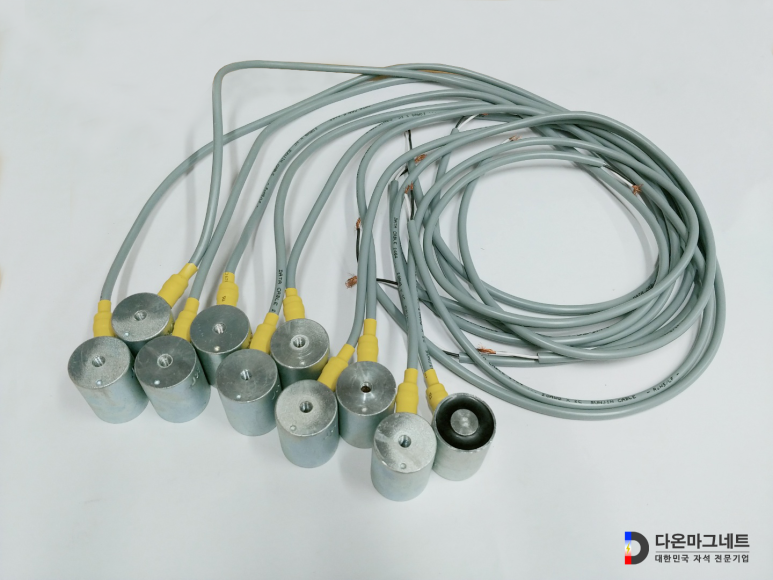

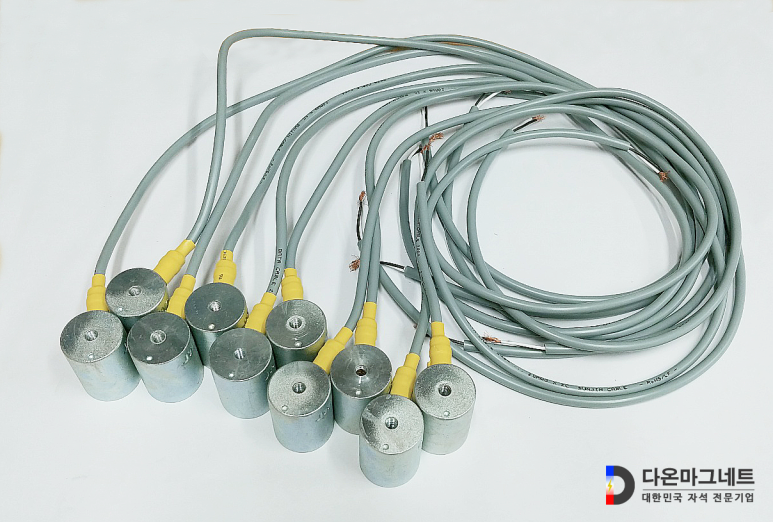

전자석 홀더 D30x40T DC24V 입니다.
전자석은 사이즈 및 전압을 조정하여 제작이 가능합니다.
외부는 철로 되어있고 내부는 코일은 감아 제작한 원형 전자석 입니다.
실험용, 로보트손, 자동화시설에서 많이 사용됩니다.
전자석 홀더는 자동화공정에 철 재료 이송장치로 사용되는 작은부피에 높은 흡착력을 가진 제품으로,
외부는 철로되어 있고, 내부는 코일과 에폭시로 되어있으며, 사용전원은 DC12, DC24,DC90 등이 주로 사용됩니다.
자력을 ON/OFF 할 수 있고, 자력의 세기도 어느정도 조정이 가능합니다.
용도는 조립라인, 정렬기, 기계암, 실험시설, 운송장비, 사무기기, 게임기, 도어락 등에 많이 사용됩니다.

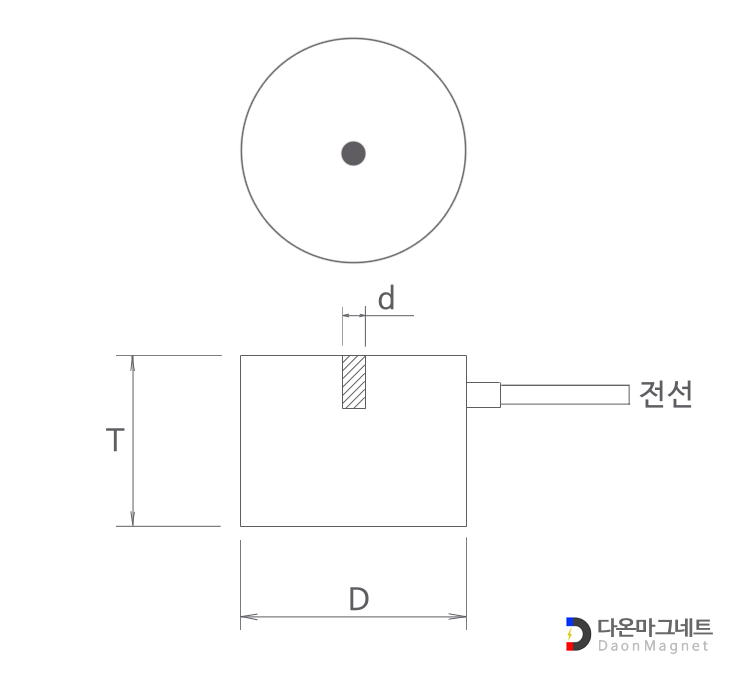

■ 전자석홀더 규격표
모델
|
치수(지름 x 두께)mm
|
탭(Tab)
|
전압(V)
|
전류(A)
|
최대흡착력
(Kgf)
|
자중(Kg)
|
DOEM-1030
|
D10x30T
|
M4
|
DC12V
|
0.13
|
0.2
|
0.023
|
DOEM-1525
|
D15x25T
|
M4
|
DC24V
|
0.13
|
1.0
|
0.05
|
DOEM-1540
|
D15x40T
|
M4
|
DC24V
|
0.08
|
0.7
|
0.03
|
DOEM-2040
|
D20x40T
|
M4
|
DC24V
|
0.07
|
2.8
|
0.07
|
DOEM-2025
|
D20x25T
|
M4
|
DC24V
|
0.05
|
1.4
|
0.05
|
DOEM-2030
|
D20x30T
|
M6
|
DC24V
|
0.16
|
1.4
|
0.06
|
DOEM-2525
|
D25x25T
|
M6
|
DC24V
|
0.14
|
8
|
0.106
|
DOEM-2540
|
D25x40T
|
M6
|
DC24V
|
0.17
|
8
|
0.129
|
DOEM-3025
|
D30x25T
|
M6
|
DC24V
|
0.085
|
10
|
0.124
|
DOEM-3030
|
D30x30T
|
M6
|
DC24V
|
0.24
|
10
|
0.152
|
DOEM-3040
|
D30x40T
|
M6
|
DC24V
|
0.19
|
10
|
0.175
|
DOEM-3530
|
D35x30T
|
M6
|
DC24V
|
0.22
|
10
|
0.191
|
DOEM-4025
|
D40x25T
|
M6
|
DC24V
|
0.12
|
15
|
0.197
|
DOEM-4040
|
D40x40T
|
M6
|
DC24V
|
0.24
|
30
|
0.319
|
DOEM-5025
|
D50x25T
|
M8
|
DC24V
|
0.26
|
30
|
0.324
|
DOEM-5050
|
D50x50T
|
M8
|
DC90V
|
0.12
|
60
|
0.622
|
DOEM-6060
|
D60x60T
|
M8
|
DC90V
|
0.19
|
120
|
0.972
|
DOEM-7060
|
D70x60T
|
M8
|
DC90V
|
0.2
|
130
|
1.361
|
DOEM-8060
|
D80x60T
|
M10
|
DC90V
|
0.26
|
240
|
1.796
|
DOEM-9060
|
D90x60T
|
M10
|
DC90V
|
0.35
|
280
|
2.188
|
DOEM-10A
|
D100x60T
|
M12
|
DC90V
|
0.4
|
350
|
2.629
|
※ 주의사항
1. 흡착이 되는 물체는 철(자성체)로 자석과 밀착면이 매끄럽고 깨끗해야 합니다.
2. 철(자성체)의 두께는 5mm 이상을 추천하고, 얇을 경우 흡착력이 떨어집니다.
3. 철과의 흡착면은 전자석보다 커야 합니다.

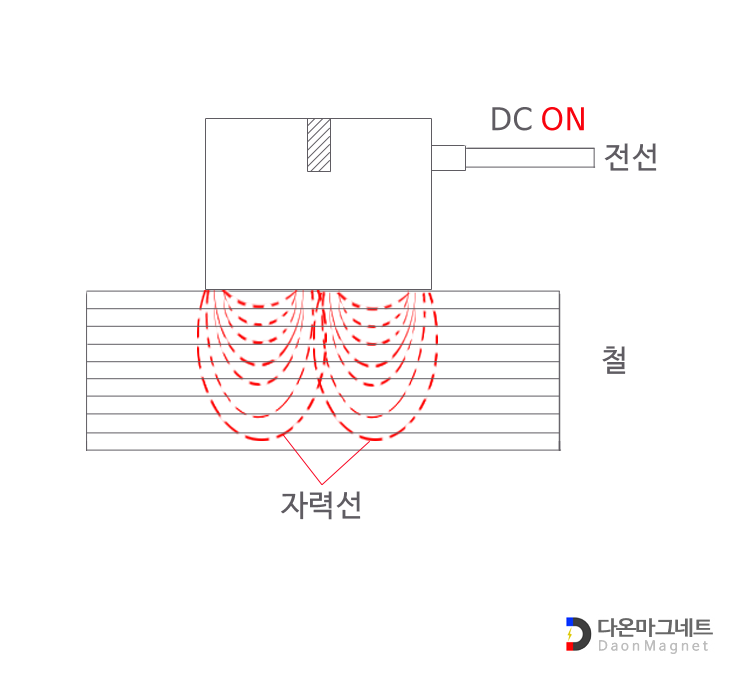

※ 자력선의 분포와 흡착력의 관계
